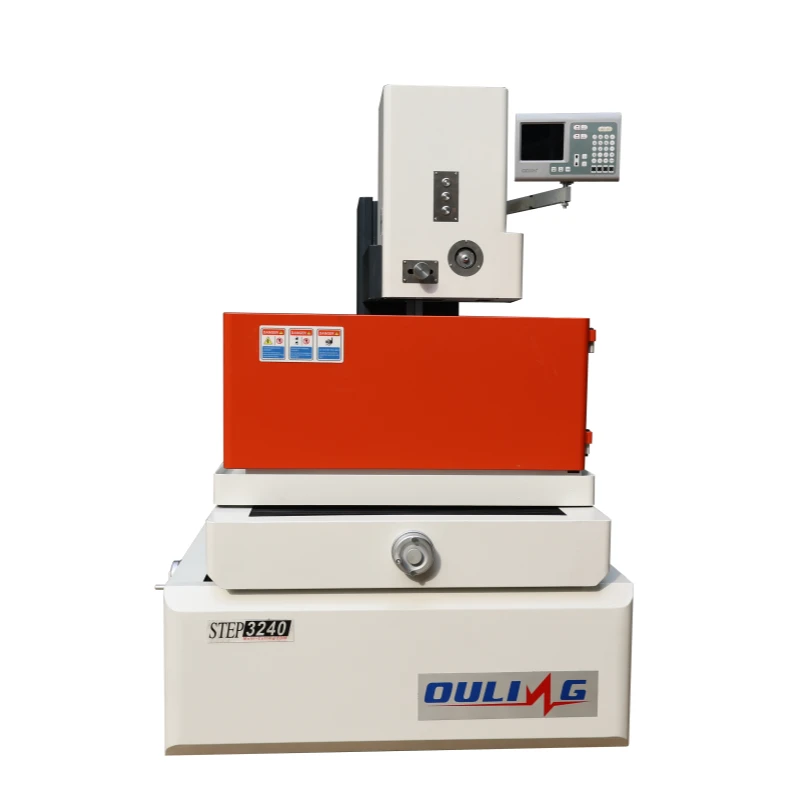

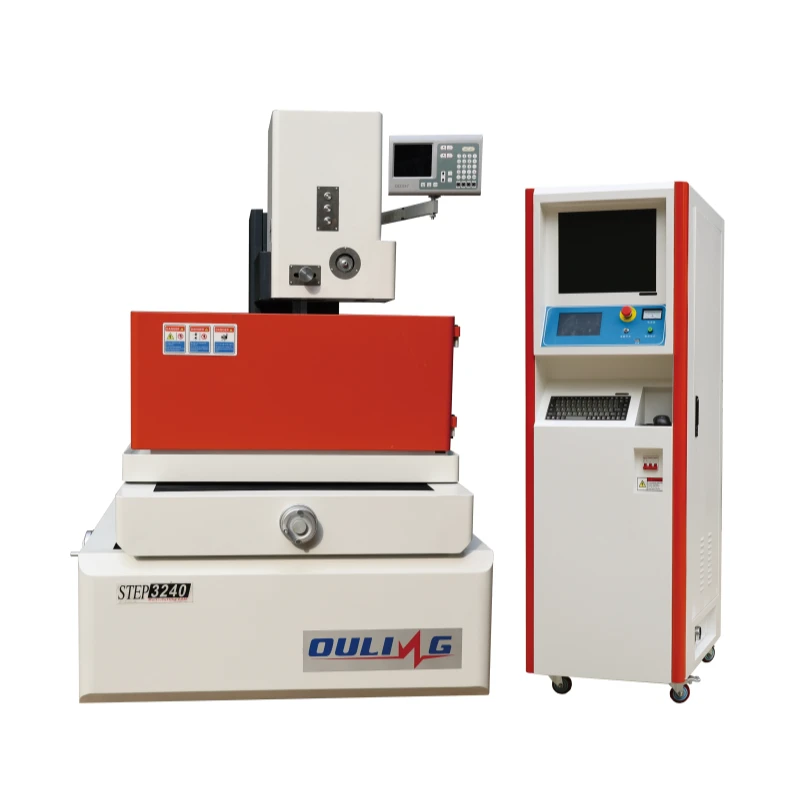

OL400CT Precision Medium Speed Wire EDM ir paredzēts mazu -līdz-vidēji vadošu sagatavju precīzai griešanai, kam nepieciešama stabila precizitāte un smalka virsmas kvalitāte. Tam ir 470 × 740 mm darba galds, 320 × 400 mm X/Y gājiens, 60 × 60 mm U/V gājiens, un tas atbalsta sagataves līdz 300 mm biezas un 300 kg smagas. Ar ±0,01 mm pozicionēšanas precizitāti, ±0,003 mm atkārtotas pozicionēšanas precizitāti, optimālu apstrādes precizitāti ±0,004 mm un virsmas raupjumu līdz Ra 1,0 μm, OL400CT ir piemērots precīzām veidnēm, instrumentiem un augstas -precizitātes EDM griešanas darbiem.
| Mehāniskā specifikācija | OL400CT | |
| Darba galda izmērs | 470*740mm | |
| X/Y ass gājiens | 320*400mm | |
| U/V ass pārvietošanās | 60*60mm | |
| Z ass gājiens | 280 mm | |
| Maks.sagataves biezums | 300 mm | |
| Maks. sagataves svars | 300 kg | |
| Mašīnas ķermeņa svars | 1680 kg | |
| Mašīnas virsbūves grīdas laukums | 1600 * 1200 * 2000 mm | |
| Tehniskais parametrs | ||
| Maks. konusveida leņķis/ biezums | ±6 grādi / ±15 grādi /±30 grādi /80mm | |
| Maks. apstrādes ātrums | 200mm²/min | |
| Maks. stieples padeves ātrums | 1–11,4 m/s (regulējama frekvence) | |
| Pozicionēšanas precizitāte | ±0,01 mm | |
| Atkārtota pozicionēšanas precizitāte | ±0,003 mm | |
| Optimāla apstrādes precizitāte | ±0,004 mm | |
| Optimālais virsmas raupjums | Ra 1,0 μm | |
| Molibdēna stieples diametrs | 0,10-0,25 mm | |
| Barošanas avots | 3 fāzes/380V/50Hz | |
| Enerģijas patēriņš | 3kVA | |
| Standarta konfigurācija | ||
| Asu savienojums | XYUV ass vienlaicīgi | |
| Vadošā sliede | Lineāra vadotne | |
| XYUV ass piedziņa | Stepper motors/servomotors | |
| Z ass piedziņa | Hibrīda motors | |
| Centrālā eļļošanas sistēma | Automātiski | |
| Dielektriskās tvertnes tilpums | 110 L | |
| Kontrolieris | Vertikālais vadības skapis | |
| Programmatūras platforma | Windows XP/Window 7 | |
| Kontroles sistēma | Auto-cut/ Win-cut/X8 | |
| Valodas displejs | Ķīniešu/angļu/krievu | |
| Monitors | 17" LCD | |
| Digitālais nolasīšanas displejs | XY ass DRO (5 μm) | |
| CNC instrukcija | Standarta ISO kods | |
| Transmisijas veids | USB/LAN | |
