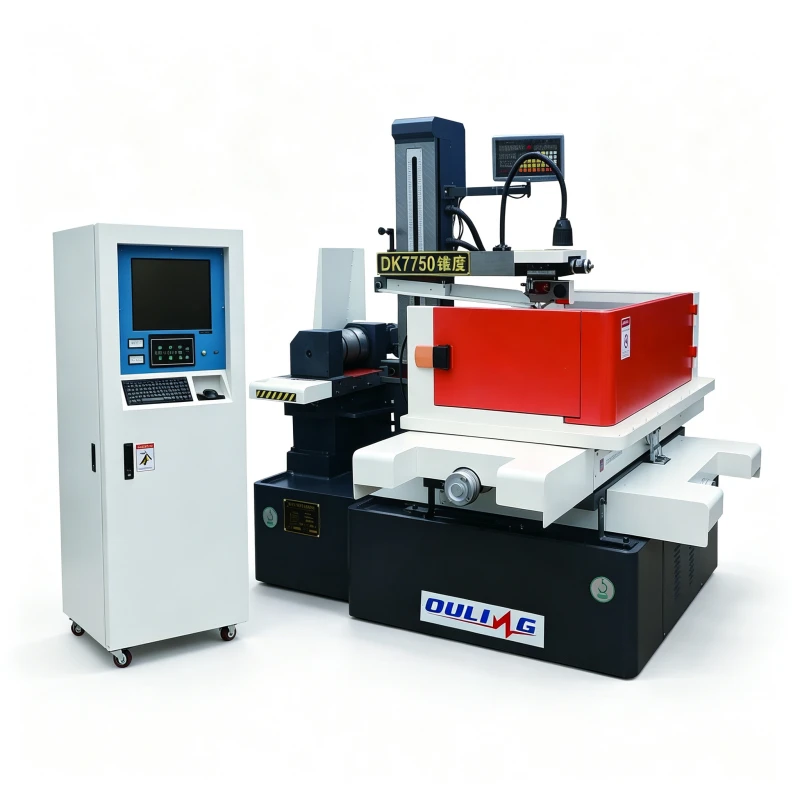

DK7750 Single Cutting Wire Cut EDM ir paredzēts vidēji{1}}līdz-lieliem vadošiem sagatavēm, kam nepieciešams pagarināts gājiens un lielāka kravnesība. Tam ir 650 × 950 mm darba galds, 500 × 630 mm X/Y gājiens, 60 × 60 mm U/V gājiens, un tas atbalsta sagataves līdz 600 mm biezas un 700 kg smagas. Ar ±0,03 mm pozicionēšanas precizitāti, ±0,005 mm atkārtotas pozicionēšanas precizitāti un 0,10–0,25 mm molibdēna stiepli DK7750 ir piemērots veidņu ražošanai, smagiem instrumentiem un precīzai stiepļu EDM griešanai.
| Mehāniskā specifikācija | DK7750 | |
| Darba galda izmērs | 650*950 mm | |
| X/Y ass gājiens | 500*630 mm | |
| U/V ass pārvietošanās | 60*60 mm | |
| Z ass gājiens | 560 mm | |
| Maks.sagataves biezums | 600 mm | |
| Maks. sagataves svars | 700 kg | |
| Mašīnas ķermeņa svars | 2300 kg | |
| Mašīnas virsbūves grīdas laukums | 1700 * 1680 * 1700 mm | |
| Tehniskais parametrs | ||
| Maks. konusveida leņķis/ biezums | ±6 grādi / ±15 grādi /±30 grādi /80mm | |
| Maks. apstrādes ātrums | 150mm²/min | |
| Maks. stieples padeves ātrums | 1–11,4 m/s (regulējama frekvence) | |
| Pozicionēšanas precizitāte | ±0,03 mm | |
| Atkārtota pozicionēšanas precizitāte | ±0,005 mm | |
| Optimāla apstrādes precizitāte | ±0,008 mm | |
| Optimālais virsmas raupjums | 2.5μm | |
| Molibdēna stieples diametrs | 0,10-0,25 mm | |
| Barošanas avots | 3 fāzes/380V/50Hz | |
| Enerģijas patēriņš | 3 kVA | |
| Standarta konfigurācija | ||
| Asu savienojums | XYUV ass vienlaicīgi | |
| Vadošās sliedes tips | V-formas rūdīta sliede | |
| Ass piedziņas režīms | Stepper motors | |
| Centrālā eļļošanas sistēma | manuāla / automātiska | |
| Dielektriskās tvertnes tilpums | 40 L | |
| Kontrolieris | Vertikālais vadības skapis | |
| Programmatūras platforma | Windows XP | |
| Kontroles sistēma | Auto-cut/ Win-cut/X8/HL | |
| Valodas displejs | Ķīniešu/angļu/krievu | |
| Monitors | 17" LCD | |
| Digitālais nolasīšanas displejs | XY ass DRO (5 μm) | |
| CNC instrukcija | Standarta ISO kods | |
| Transmisijas veids | USB/LAN | |
